Präzisions-Zylinderdrehen

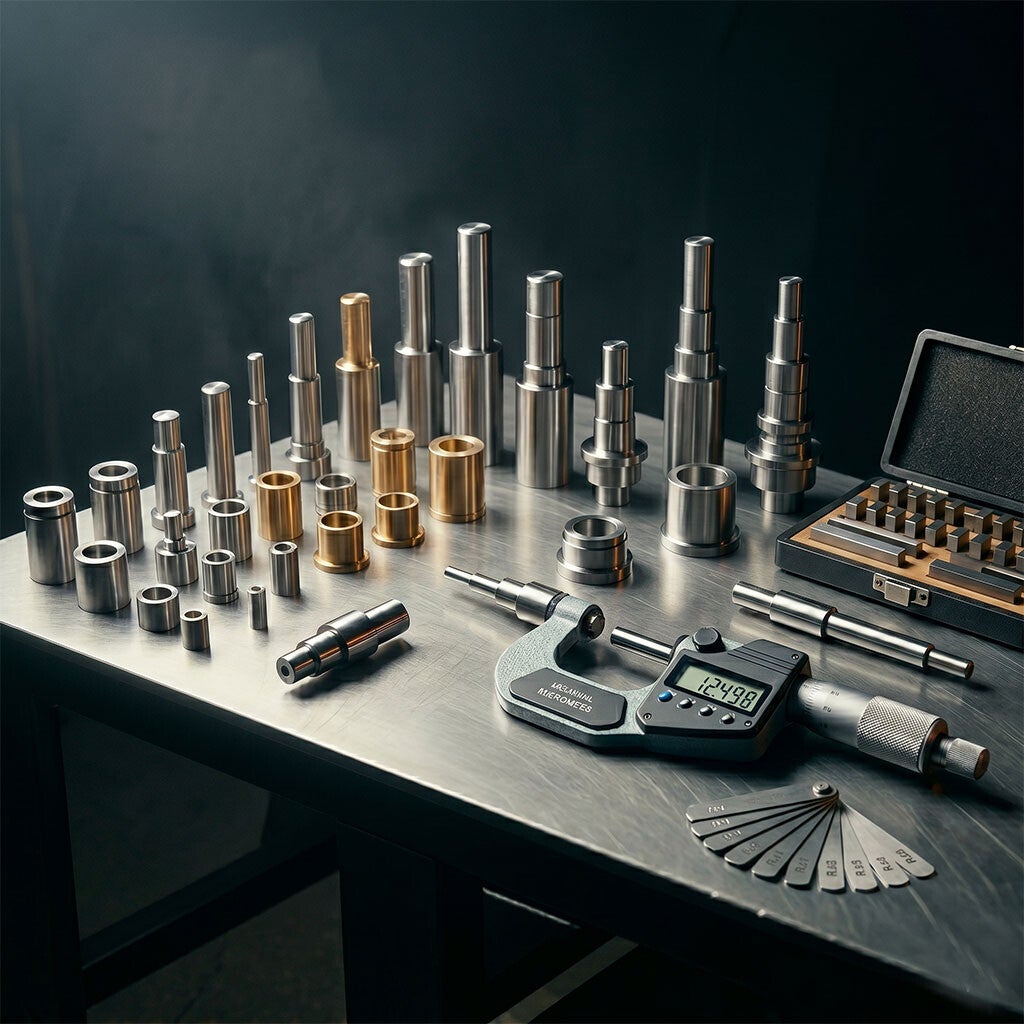

Hochgeschwindigkeits-Präzisions-Zylinderdrehen mit minimalem Rundlauf und maximaler Genauigkeit. Wellen, Buchsen und symmetrische Teile in Mikrometer-Toleranzen mit glatter Oberfläche und perfekter Konzentrizität.

Prozess                                           CNC-Präzisionsdrehen

Durchmessertoleranz              h6 – h9 / ± 0,005 mm

Durchmesser                                Ø3 mm – Ø600 mm

Max. Länge                                     bis  2000 mm

Oberfläche                                    Ra 0,8 – 3,2 µm

Materialien                                   Bau- und Werkzeugstähle · Edelstahl · Bronze · Aluminium · Titan

Verifizierung                                 Rundlauf · Komparator · KMG-Maßanalyse



Drehwellen

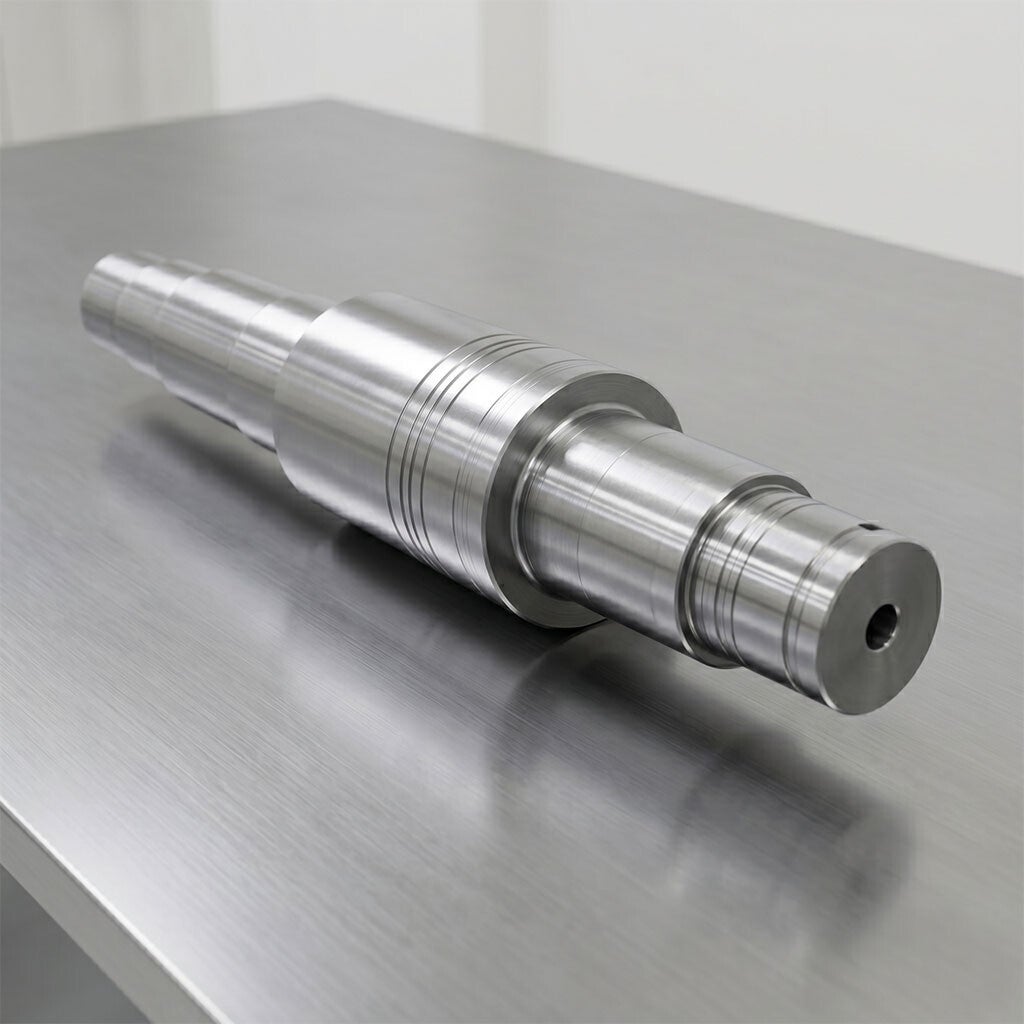

Drehwellen — eine Kernkomponente von Antriebssystemen — gefertigt mit hoher Dauerfestigkeit und perfekter Konzentrizität. Über CNC-Drehen optimiert für stabilen Lauf unter dynamischen Lasten und lange Lebensdauer.

Wellentypen                         Antriebswellen / Pumpenwellen / Nockenwellen

Toleranz                                        ISO h6 – h7 – h8

Bereich                                        Ø10 mm – Ø500 mm / L: 3000 mm

Konzentrizität                        0,01 mm – 0,03 mm (Gesamtrundlauf)

Material                                    42CrMo4 (4140) · 34CrNiMo6 · CK45 · Edelstahl

Wärmebehandlung            Induktionshärten · Vergüten · Nitrieren

Qualitätskontrolle             Rundlauf & Wuchtung · Ultraschall-Rissprüfung · KMG



Großdurchmesser-Flansch

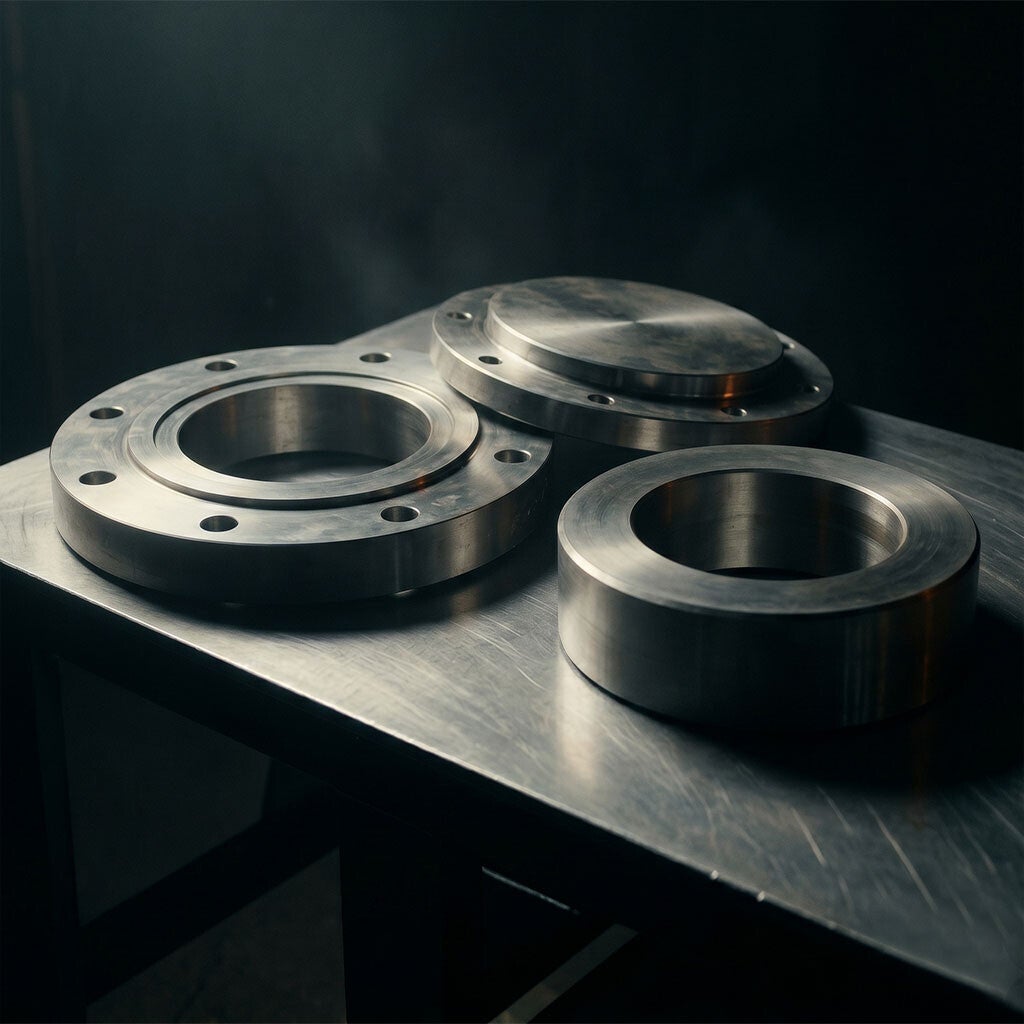

Großdurchmesser-Flansche, ausgelegt für Energie-, Petrochemie- und Wasserleitungsprojekte unter hohem Druck. Unsere große Bearbeitungskapazität sichert perfekte Planheit und Dichtflächenpräzision auch bei großen Werkstücken.

Flanschtypen                Flach · Schweißhals (WNRF) · Blind · Lose

Durchmesser                Ø600 mm – Ø3000 mm und mehr

Druckklasse                   PN6 – PN400 / ANSI Class 150 – 2500

Oberfläche                    Phonografische Dichtfläche · Ra 3,2 – 6,3 µm

Materialnormen                              P245GH · P285NH · ASTM A105 · 304L/316L Edelstahl

Bohrungstoleranz                         ± 0,1 mm – 0,5 mm (CNC-Bohren)

Qualitätskontrolle                        Ultraschalltest · Maßbericht · Hydrostatische Prüfung



Komplexes Drehen



Fortschrittliche CNC-Drehzentren mit C- und Y-Achsen bearbeiten komplexe Geometrien in einer Aufspannung. Die Kombination aus Drehen und Fräsen erhält die Konzentrizität und reduziert Zykluszeit und Kosten.

Achsen                                3-, 4- und 5-Achsen CNC-Drehen (C-Y-B)

Operationen                   Off-axis-Bohren · Schrägfräsen · Nuten & Formen

Toleranz                             ± 0,005 mm – 0,02 mmMax.

Durchmesser                   bis Ø450 mm

Materialien                       Superlegierungen (Inconel/Titan) · Edelstahl · Werkzeugstähle

Oberfläche                        Ra 0,4 – 1,6 µm

Validierung                      KMG-Bericht · Profilprojektion · Oberflächenanalyse
