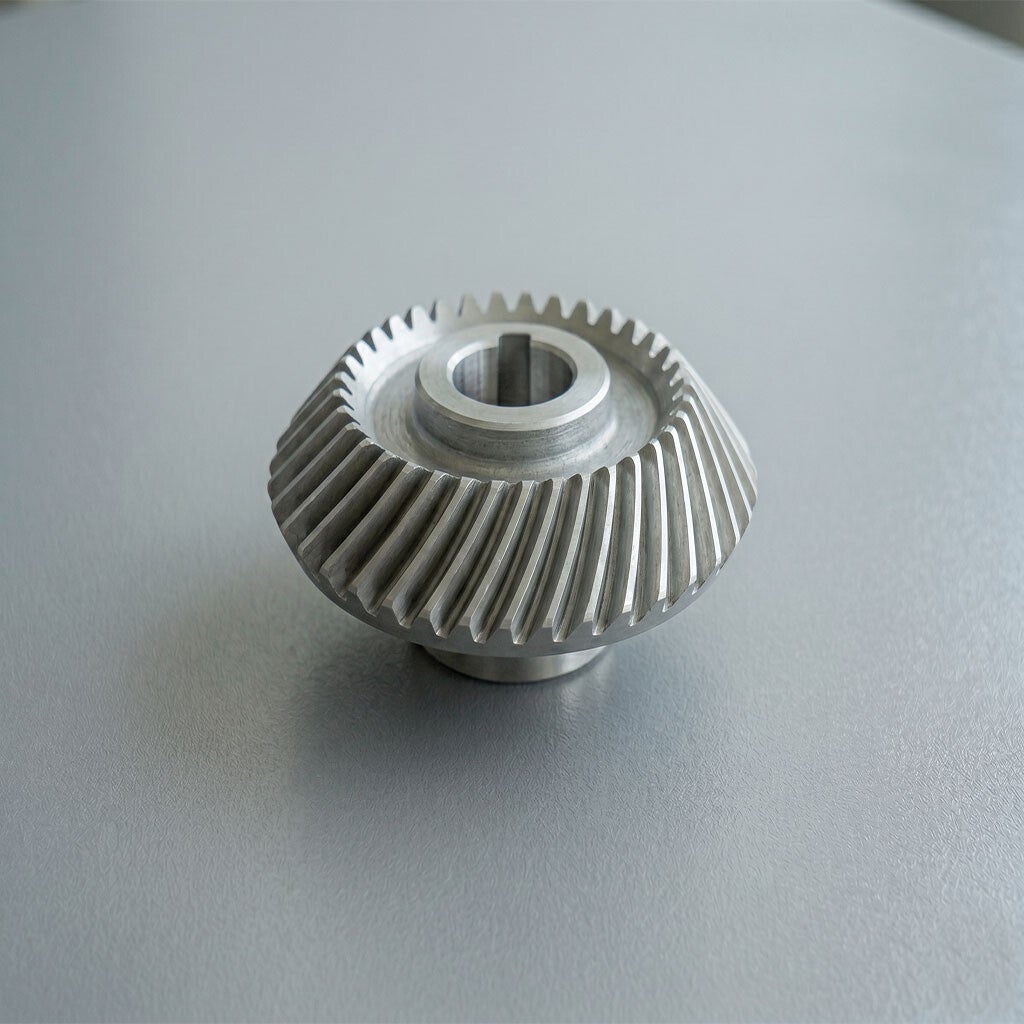

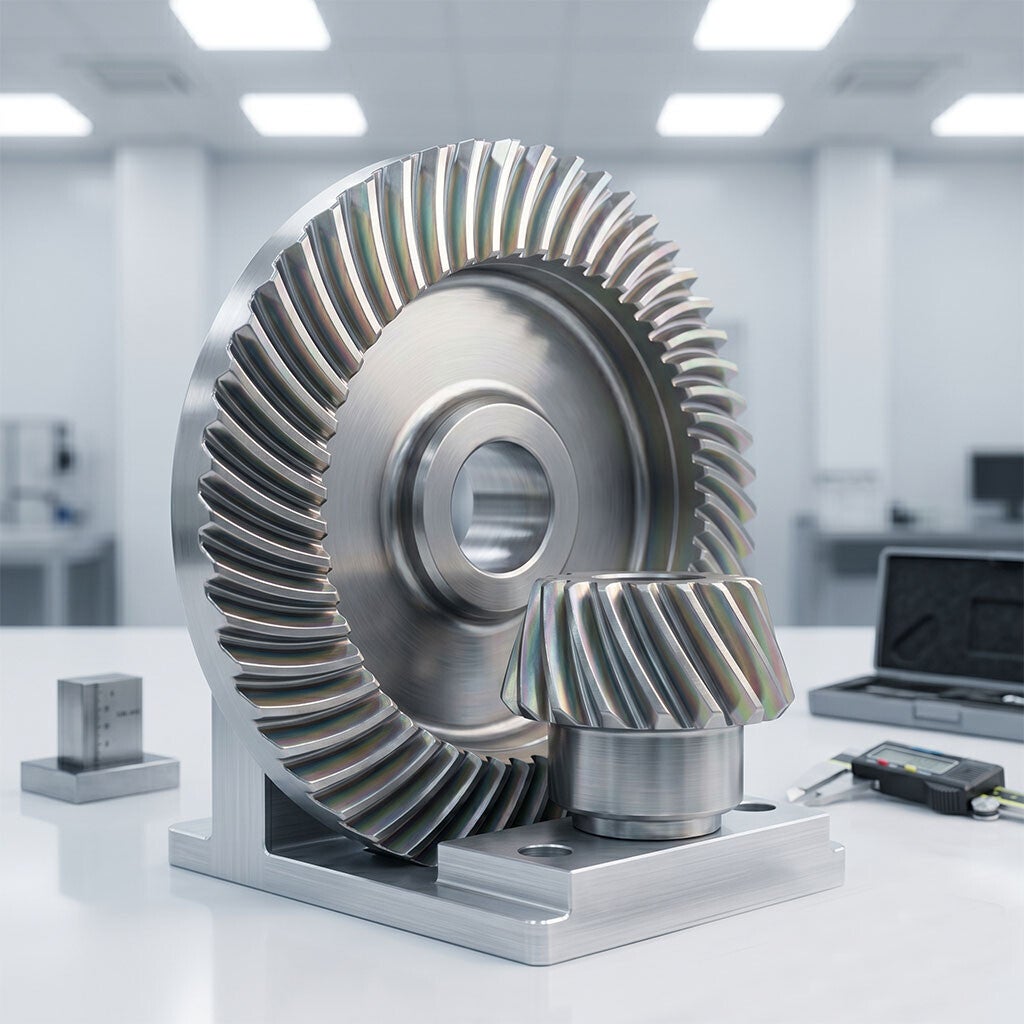

Spiralkegel- & Hypoidzahnrad — Fertigung & Daten



Präzisionsspiralkegelsätze für 90-Grad-Kraftübertragung und hohe Drehmomentdichte. Spezielles Läppen und Verzahnungsschleifen — minimale Vibration, leiser Lauf und überlegene Festigkeit unter schweren Lasten.

Verzahnungsform         Spiralkegel (Gleason / Klingelnberg) / Hypoid

Modulbereich                                 1,5 – 15 mm

Durchmesserbereich                  30 – 1000 mm

Toleranz                                       DIN 3965 — Klasse 4–6(geschliffen)

Material                18CrNiMo7-6 · 17CrNiMo6 · 8620 · 16MnCr5

Wärmebehandlung              Gas-Aufkohlung (58–62 HRC) · Vakuumhärtung

QualitätskontrolleTragbildanalyse · KMG · Magnetpulver



Schrägverzahntes Zahnrad



Schrägverzahnte Zahnräder mit hocheffizienter Kraftübertragung zwischen parallelen oder schrägen Wellen. Die geneigte Verzahnung liefert höhere Überdeckung als Stirnräder, leiseren Lauf und längere Lebensdauer.

Profil                          Schrägverzahnung (RH/LH) /Doppelschräg

Modulbereich                 0,5 – 25 mm

Durchmesser                   10 – 2500 mm

Toleranz                              DIN 3962 — Klasse 4–7(geschliffen)

Material                            18CrNiMo7-6 · 16MnCr5 · 42CrMo4 · Stahlguss

Oberflächenhärtung             Aufkohlung · Nitrieren ·Vergüten

Verifizierung            KMG · Verzahnungsprofil · Spektrometer

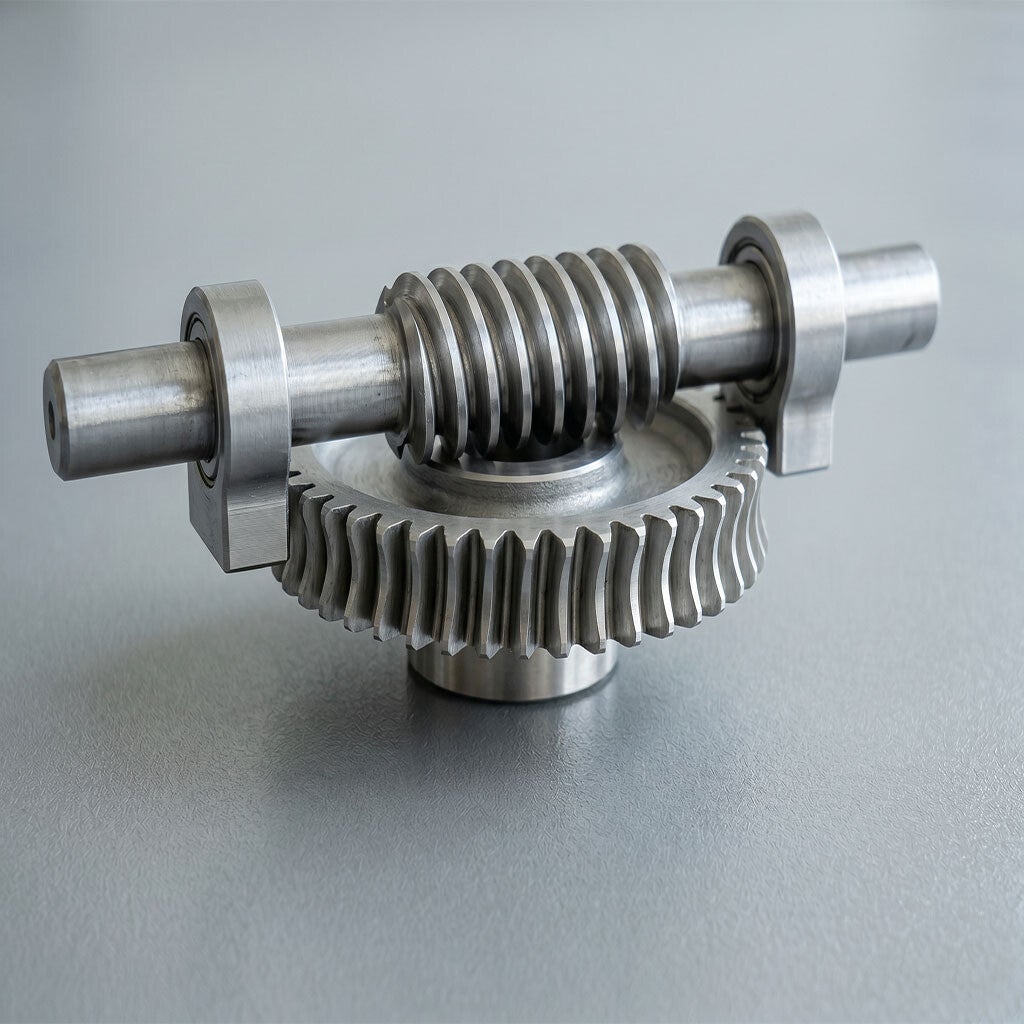

Schnecke & Schneckenrad



Schnecke und Schneckenrad — optimiert für Systeme mit hohen Untersetzungsverhältnissen und kompakter Bauweise. Reibungsmindernde Bronzelegierungen und geschliffene Schneckenprofile sorgen für hohe Effizienz.

Profil                                      Zk / Zn / Zi / Za

Modulbereich                    1 – 15 mm

Anzahl  Gänge              1 – 8ToleranzDIN 3974 — Klasse 5-7

Material                      Gehärteter Stahl (Schnecke) · GZ-CuSn12 Bronze (Rad)

Oberfläche                   Profilschleifen (Schnecke) · Wälzfräsen (Rad)

Prüfung                              Axialeruf · Tragbild · KMG

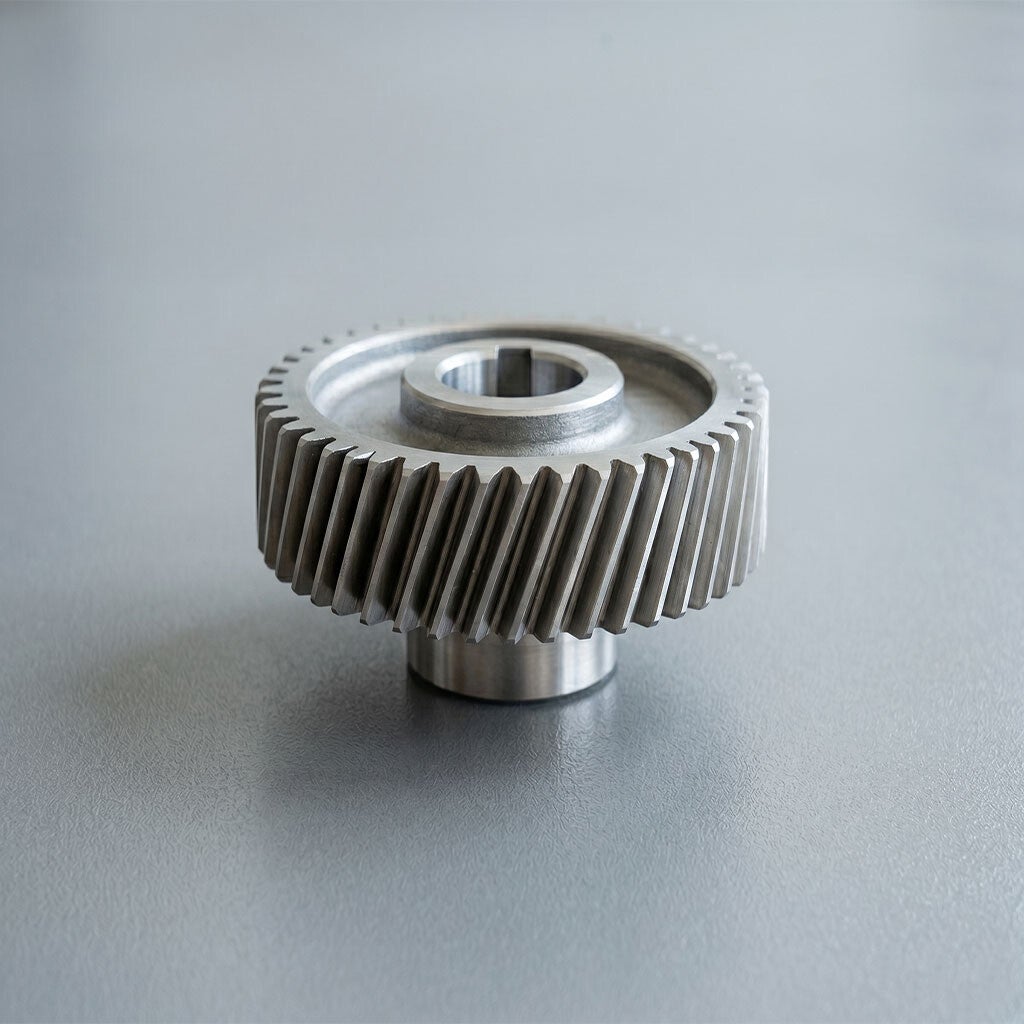

Helix Zahnrad



Schrägverzahnte Räder, deren Zähne mit definiertem Winkel zur Achse geschnitten werden, bieten weicheres und leiseres Eingreifen als Stirnräder. Ideal für Präzisionsmaschinen mit niedrigem Geräuschpegel und erhöhter Lastkapazität bei hohen Drehzahlen.

Geometrie             Schrägverzahnung / Parallelwelle / Schrägwelle

Modulbereich                         1 – 20 mm

Schrägungswinkel               15° – 45° (Sonderwinkel verfügbar)

Toleranz                                 DIN 3962 — Klasse 5–7 (präzisionsgeschliffen)

Material                        16MnCr5 · 18CrNiMo7-6 · 4140 · 1050

StahlHärtetiefe0,5 – 2,5 mm (nach Aufkohlung)

Qualitätskontrolle                     KMG · Oberflächenrauheit · Zahnfußkontrolle



Zylindrisches Stirnrad



Der gebräuchlichste Verzahnungstyp für die Kraft- und Bewegungsübertragung zwischen parallelen Wellen. Einfaches und zuverlässiges Design — hohe mechanische Effizienz, einfache Montage und niedrige Wartungskosten.

Profil                                                     Stirn (Evolvent)

Modulbereich                                  0,5 – 30 mm

Durchmesser                                   10 – 3000 mm

Toleranz                                             DIN 3962 — Klasse 5–8 (geschliffen / wälzgefräst)

Material                                             C45 · 8620 · 16MnCr5 · 42CrMo4 · Polyamid

Oberflächenhärtung                  Induktion · Aufkohlung · VergütenPrüfung

Mikrometer                                     KMG · Härteprüfung (HRC/HB)



Pfeilverzahntes Zahnrad (Herringbone)



Pfeilverzahnte (doppelschräge) Zahnräder, die axiale Kräfte selbst aufheben. Sie eliminieren Schubkräfte auf den Wellen bei hoher Drehmomentübertragung — ideal für Schwerlastgetriebe und Hochleistungsantriebe.

Form                               Doppelschräg / Pfeilverzahnt

Modulbereich            2 – 30 mm

Durchmesser             100 – 4000 mm

Toleranz                         DIN 3962 — Klasse 6–8

Material                       18CrNiMo7-6 · 42CrMo4 · 34CrNiMo6 · Stahlguss

Wärmebehandlung               Aufkohlung · Vergüten · Induktionshärten

Prüfung                           Ultraschall-Rissprüfung · KMG · Profil- & Teilungsmessung
